하이브리드

하이브리드 메뉴 사용하기(HEV 전용)

차량 연비 정보와 에너지 흐름 상태를 확인할 수 있습니다.

전체 메뉴 화면에서 하이브리드를 누르세요.

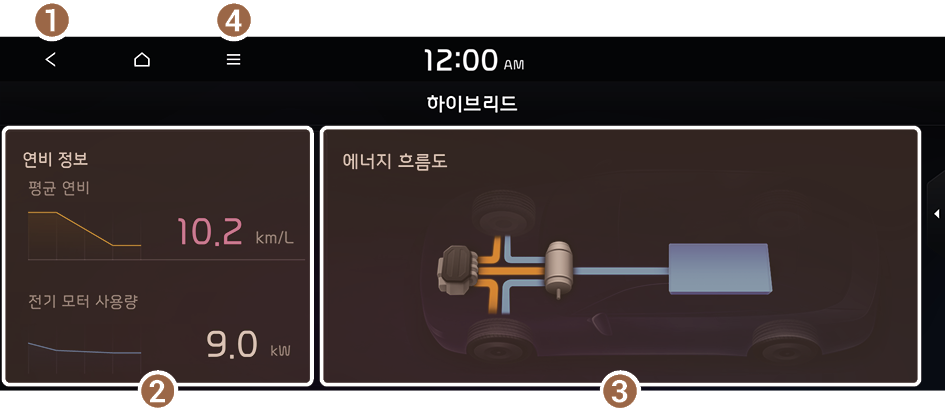

하이브리드 화면에서 사용할 수 있는 기능과 표시되는 정보는 다음과 같습니다.

  1. 이전 단계 화면으로 이동합니다.

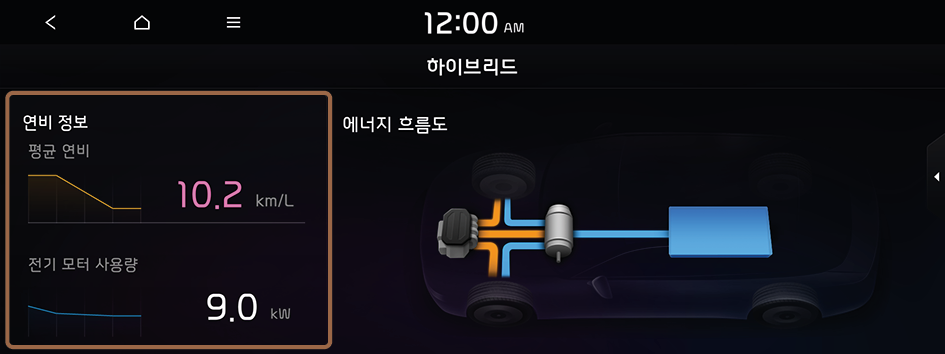

  2. 차량의 평균 연비와 전기 모터 사용량에 대한 정보를 확인할 수 있습니다.  '연비 정보 보기(HEV 전용)' 참고

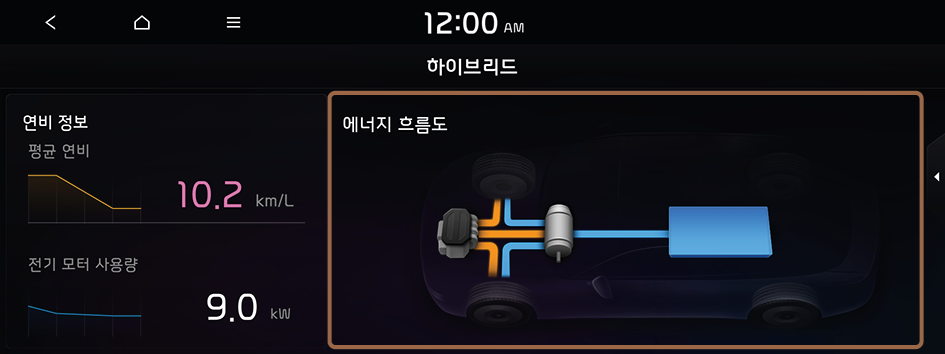

  3. 차량 주행에 따른 각 부품별 에너지 흐름 상태를 확인할 수 있습니다.  '에너지 흐름도 보기(HEV 전용)' 참고
  4. 관련된 메뉴 목록이 표시됩니다.
    • •  화면 끄기: 화면을 끌 수 있습니다. 화면을 다시 켜려면 화면을 누르거나 전원 버튼을 짧게 누르세요.
    • •  웹 매뉴얼: 시스템의 웹 매뉴얼로 연결 가능한 QR 코드를 확인할 수 있습니다.
    • •  분할 화면: 분할 화면 모드를 켜거나 끌 수 있습니다.
  • 차종 및 사양에 따라 화면 구성이나 사용할 수 있는 기능이 다를 수 있습니다.

차량 연비 정보를 확인할 수 있습니다.

하이브리드 화면에서 연비 정보를 누르세요.

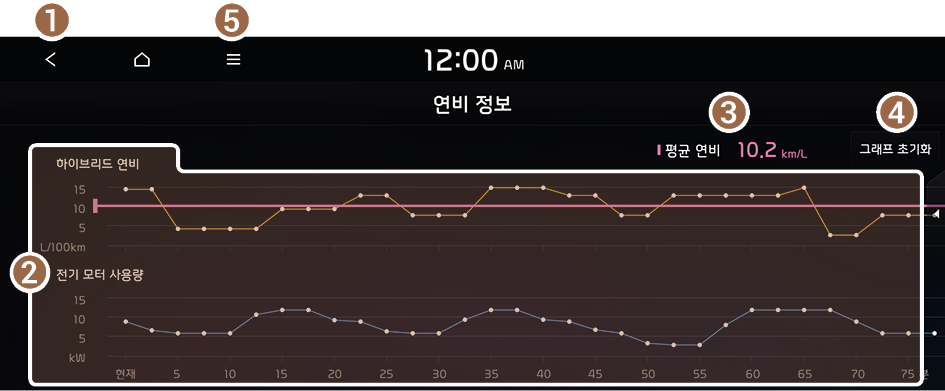

연비 정보 화면

  1. 이전 단계 화면으로 이동합니다.
  2. 하이브리드 연비 및 전기 모터 사용량에 대한 정보를 그래프 형태로 표시합니다.
  3. 차량의 평균 연비를 표시합니다.
  4. 연비 그래프의 정보를 모두 초기화할 수 있습니다.
  5. 관련된 메뉴 목록이 표시됩니다.
    • •  화면 끄기: 화면을 끌 수 있습니다. 화면을 다시 켜려면 화면을 누르거나 전원 버튼을 짧게 누르세요.
    • •  웹 매뉴얼: 시스템의 웹 매뉴얼로 연결 가능한 QR 코드를 확인할 수 있습니다.
    • •  분할 화면: 분할 화면 모드를 켜거나 끌 수 있습니다.
  • 그래프는 2분 30초마다 업데이트되며, 차량의 시동을 끄면 그래프가 초기화됩니다.
  • 평균 연비는 주유 후 누적된 평균 연비를 나타내는 정보로, 그래프가 초기화되어도 평균 연비 정보는 유지됩니다.

차량 에너지 흐름 상태를 확인할 수 있습니다.

하이브리드 화면에서 에너지 흐름도를 누르세요.

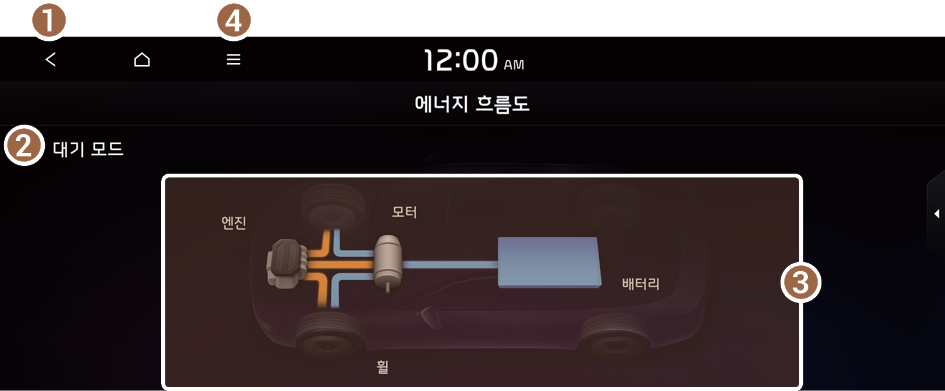

에너지 흐름도 화면

  1. 이전 단계 화면으로 이동합니다.
  2. 차량의 주행 상태를 표시합니다.
  3. 엔진, 모터, 배터리 사이의 에너지 흐름 상태를 표시합니다.
  4. 관련된 메뉴 목록이 표시됩니다.
    • •  화면 끄기: 화면을 끌 수 있습니다. 화면을 다시 켜려면 화면을 누르거나 전원 버튼을 짧게 누르세요.
    • •  웹 매뉴얼: 시스템의 웹 매뉴얼로 연결 가능한 QR 코드를 확인할 수 있습니다.
    • •  분할 화면: 분할 화면 모드를 켜거나 끌 수 있습니다.

시동 걸 때

에너지 흐름도

설명

모터 동력으로 시동 거는 중

주행 중

에너지 흐름도

설명

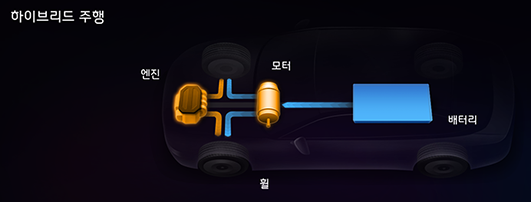

엔진과 모터의 동력으로 주행 중

엔진 동력으로 주행 중

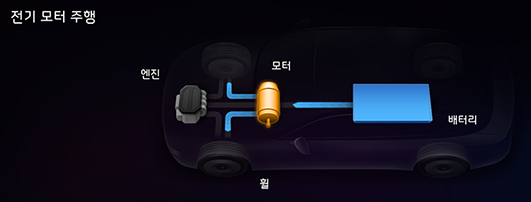

모터 동력으로 주행 중

엔진 동력으로 주행 및 배터리 충전 중

모터 동력으로 주행 및 엔진 동력으로 배터리 충전 중

감속 중

에너지 흐름도

설명

브레이크로 인한 감속 에너지와 엔진의 동력으로 배터리 충전 중

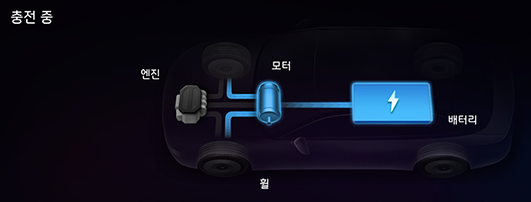

브레이크로 인한 감속 에너지로 배터리 충전 중

엔진의 동력을 감소시켜 차량의 주행 속도를 줄이고, 감속 에너지로 배터리 충전 중

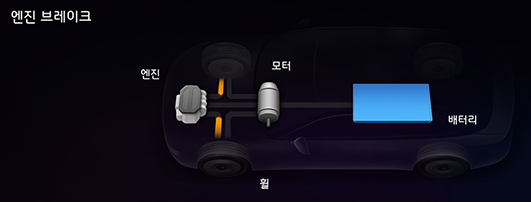

엔진의 동력을 감소시켜 차량의 주행 속도를 줄임

대기 중

에너지 흐름도

설명

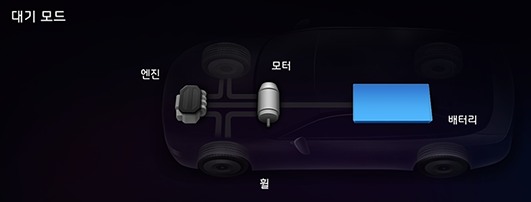

대기 상태로 동력 전달 없음

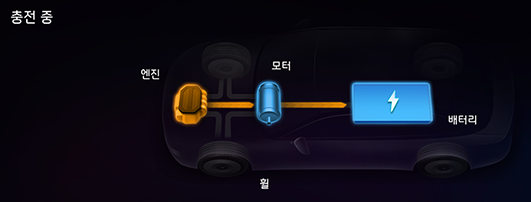

대기 중 엔진 동력으로 배터리 충전 중
