SVM (Surround View Monitor) (falls damit ausgestattet)

Über die Funktion SVM (Surround View Monitor)

  • SVM ist eine Funktion, die wahlweise vom Kunden erworben werden kann.

  • Die 4 am Fahrzeug installierten Kameras erlauben die Sicht nach vorne, hinten, links und rechts.

  • Wenn das Fahrzeug gestartet ist und der Schalthebel auf R gestellt ist, wird automatisch SVM (Surround View Monitor) aktiviert.

  • Wenn die Gangschaltung von R auf P gestellt wird, wird der Betrieb von SVM (Surround View Monitor) ausgeschaltet.

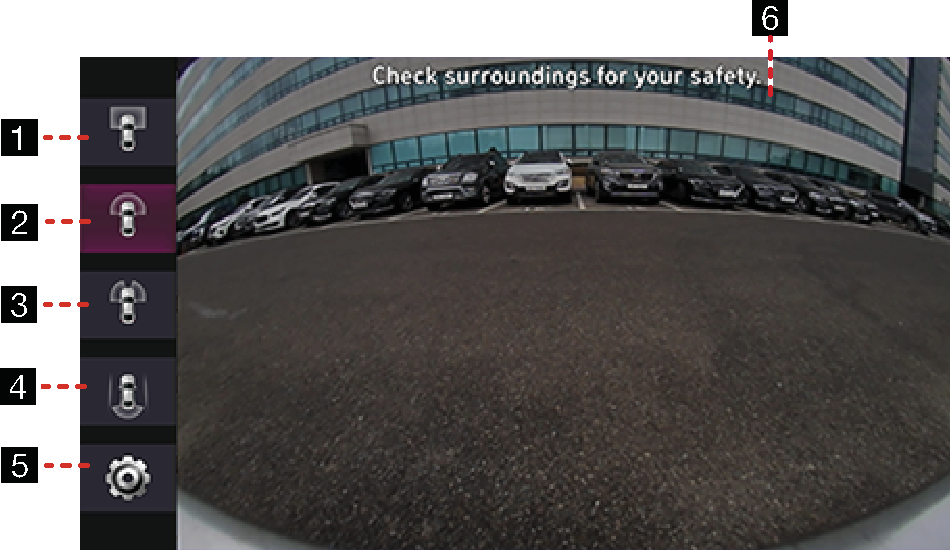

SVM vorne bedienen

Wenn Sie nach Starten des Fahrzeugs die Gangschaltung auf N oder D stellen und dann auf [] drücken, beginnt SVM (Surround View Monitor) vorne zu laufen.

  1. Sicht nach vorne von oben (Vorne + Vorne links + Vorne rechts)

    Zeigt die vergrößerte Sicht von oben nach vorne.

  2. Weitwinkel-Sicht (Vorne)

    Nur der Bildschirm mit der Sicht nach vorne wird angezeigt.

  3. Sicht linke/rechte Ecke (Vorne links + Vorne rechts)

    Zeigt gleichzeitig die Sicht vom Fahrzeug nach vorne links / rechts.

  4. Ansicht Fahrunterstützung

    Während der Fahrt die Weitwinkel-Rückfahrkamera-Sicht nach hinten anzeigen.

  5. Einstellungen

    Zum Menü für SVM-Einstellungen wechseln.

  6. Bildschirm Frontkamera

    Die Sicht der Frontkamera wird angezeigt.

Wenn Sie bei aktiviertem SVM vorne etwa 10 km/h oder schneller fahren, wird SVM ausgeschaltet. Wenn Sie dann ungefähr 10 km/h oder langsamer fahren, bleibt SVM ausgeschaltet.

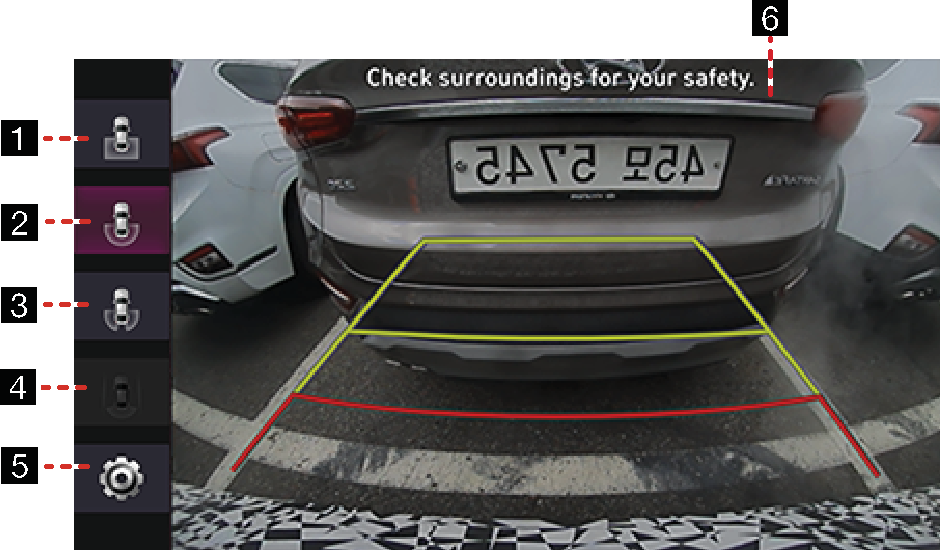

SVM hinten bedienen

Wenn Sie nach Starten des Fahrzeugs die Gangschaltung auf R stellen, beginnt SVM hinten zu laufen.

  1. Sicht von oben nach hinten (Hinten + Hinten links + Hinten rechts)

    Zeigt die vergrößerte Sicht von oben nach hinten.

  2. Weitwinkel-Sicht (hinten)

    Zeigt nur die Sicht nach hinten an.

  3. Sicht linke/rechte Ecke (Hinten links + Hinten rechts)

    Zeigt gleichzeitig die Sicht vom Fahrzeug nach hinten links / rechts.

  4. Ansicht Fahrunterstützung

    Während der Fahrt die Weitwinkel-Rückfahrkamera-Sicht nach hinten anzeigen. (Wird deaktiviert, wenn der Gangschaltung in Position R gestellt wird)

  5. Einstellungen

    Zum Menü für SVM-Einstellungen wechseln.

  6. Rückfahrkamera-Bildschirm

    Zeigt die Sicht nach hinten über die Rückfahrkamera an.

Die SVM-Kamera ist mit einem Weitwinkel-Objektiv ausgestattet, um ein weites Sichtfeld zu liefern. Hinsichtlich der Darstellung von Entfernungen kann deshalb ein falscher Eindruck entstehen. Aus Sicherheitsgründen sollten Sie per Sichtprüfung selber prüfen, was sich hinter dem Fahrzeug und links und rechts davon befindet.

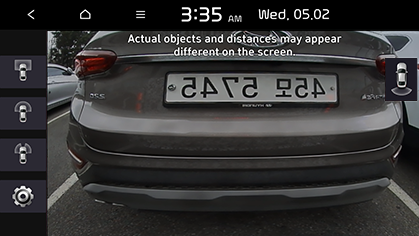

Ansicht Fahrunterstützung bedienen

  • Die Rückfahrkamera ist ein Ausstattungsmerkmal für die Kunden, die diese Option gewählt haben.

  • Mittels der auf dem Fahrzeug angebrachten Rückfahrkamera ermöglicht diese Funktion, beim Fahren einen Blick auf den Bereich hinter dem Fahrzeug zu werfen.

Nach dem Einschalten des Motors setzen Sie den Schalthebel in die N- oder D-Position, drücken auf [] und anschließend auf dem Bildschirm auf [], um die Ansicht Fahrunterstützung zu aktivieren.

Ist die Ansicht Fahrunterstützung aktiviert, wird diese unabhängig von der gefahrenen Geschwindigkeit beibehalten. Um die Funktion auszuschalten, drücken auf den Button [] oder auf die entsprechende Taste auf der AVN-Taststur.

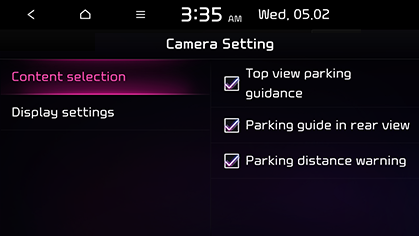

Kameraeinstellungen

Wenn Sie auf die []-Taste drücken, wechseln Sie zum Bildschirm für Kameraeinstellungen.

  • Inhalte auswählen: Funktionen von Parken-Ansicht festlegen.

  • Bildschirmeinstellungen: Helligkeit/Kontrast festlegen.
