SVM (monitor okolia vozidla) (ak je vo výbave)

O SVM (monitor okolia vozidla)

• Systém SVM (monitor okolia vozidla) je voliteľná výbava, ktorú si zákazník môže pridať do vozidla počas nákupu.
• Štyri kamery namontované na vozidle vám umožňujú pohľad spredu, zozadu, zľava, sprava.
• Ak zaradíte polohu R (spätný chod) pri spustenom motore, systém SVM (monitor okolia vozidla) sa automaticky zapne a začne pracovať.
• Ak zaradíte polohu P z polohy R, systém SVM (monitor okolia vozidla) prestane fungovať.

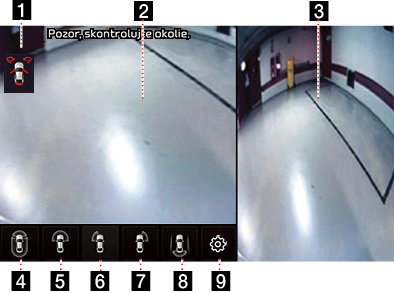

Používanie systému predného SVM

Spustite motor, zaraďte prevodový stupeň N alebo D a stlačením tlačidla „Camera Switch“ spustite systém predného SVM.

1 Výstražné zobrazenie

Zobrazuje výstražné ikony, ktoré indikujú otvorené dvere vodiča/spolujazdca/dvere batožinového priestoru alebo sklopené vonkajšie spätné zrkadlo.

2 Obrazovka prednej kamery

Prostredníctvom kamery zobrazuje pohľad spredu na vozidlo.

3 SVM obrazovka bočnej kamery SVM

Zobrazuje pohľad zo všetkých smerov (SVM) alebo pohľad vľavo/vpravo podľa výberu používateľa.

4 (Zobraziť všetko)

Zobrazuje pohľad spredu a súčasne zobrazenie zo všetkých smerov (SVM).

5 (Pohľad spredu)

Zobrazuje len pohľad spredu.

6 (Pohľad spredu + pohľad spredu zľava)

Zobrazuje pohľad spredu a súčasne pohľad spredu zľava.

7 (Pohľad spredu + pohľad spredu sprava)

Zobrazuje pohľad spredu a súčasne pohľad spredu sprava.

8 (DRV)

Zobrazuje pohľad dozadu počas jazdy.

9 (Nastavenia SVM)

Zobrazia sa nastavenia SVM.

,Poznámka

Ak vozidlo dosiahne rýchlosť približne 15 km/h, funkcia SVM sa vypne. Aj keď vozidlo spomalí na menej ako 15 km/h, funkcia SVM sa znova nezapne.

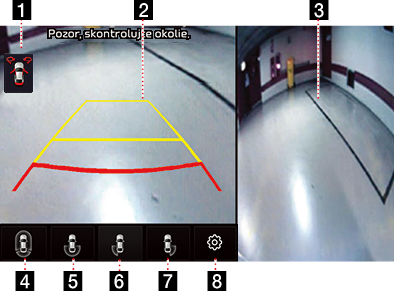

Používanie zadného SVM

Spustite motor a zaraďte prevodový stupeň R, aby sa spustil systém zadného SVM.

1 Výstražné zobrazenie

Zobrazuje výstražné ikony, ktoré indikujú otvorené dvere vodiča/spolujazdca/dvere batožinového priestoru alebo sklopené vonkajšie spätné zrkadlo.

2 Obrazovka zadnej kamery

Prostredníctvom kamery zobrazuje pohľad zozadu na vozidlo.

3 SVM obrazovka bočnej kamery SVM

Zobrazuje pohľad zo všetkých smerov (SVM) alebo pohľad vľavo/vpravo podľa výberu používateľa.

4 (Zobraziť všetko)

Zobrazuje pohľad zozadu a súčasne zobrazenie zo všetkých smerov (SVM).

5 (Pohľad zozadu)

Zobrazuje len pohľad zozadu.

6 (Pohľad zozadu + pohľad zozadu zľava)

Zobrazuje pohľad zozadu a súčasne pohľad zozadu zľava.

7 (Pohľad zozadu + pohľad zozadu sprava)

Zobrazuje pohľad zozadu a súčasne pohľad zozadu sprava.

8 (Nastavenia SVM)

Zobrazia sa nastavenia SVM.

,Poznámka

Pretože kamera SVM používa širokouhlý objektív na zaistenie širokého záberu, existuje rozdiel medzi zdanlivou vzdialenosťou na obrazovke a skutočnou vzdialenosťou. Na zaistenie bezpečnosti pri cúvaní priestor za vozidlom a na jeho ľavej aj pravej strane v každom prípade kontrolujte aj vy sami.

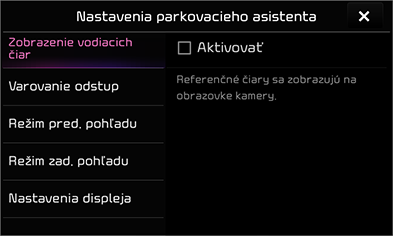

Nastavenia SVM

Stlačením tlačidla [] sa presuniete na obrazovku nastavení.

• [Zobrazenie vodiacich čiar]: Zapnite/vypnite vodiace línie na obrazovke zadnej kamery.
• [Varovanie odstup]: Aktivujte/deaktivujte výstražné zobrazenie, keď sa vozidlo priblíži k blízkemu objektu spredu alebo zozadu.
• [Režim pred. pohľadu]: Vyberte hlavný režim zobrazenia prednej kamery.
• [Režim zad. pohľadu]: Vyberte hlavný režim zobrazenia zadnej kamery.
• [Nastavenia displeja]: Môžete nastaviť jas/kontrast/sýtosť.

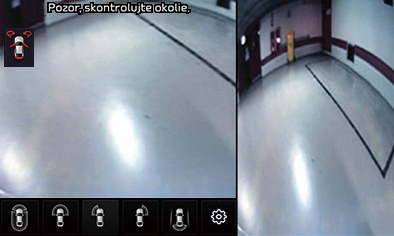

Výstražné zobrazenie

Indikátor otvorených dverí vodiča

Ak sú otvorené dvere vodiča, v ľavej hornej časti obrazovky sa rozsvieti výstražný indikátor „“ (červená farba na ľavých dverách).

Indikátor otvorených predných dverí spolujazdca

Ak sú otvorené predné dvere spolujazdca, v ľavej hornej časti obrazovky sa rozsvieti výstražný indikátor „“ (červená farba na pravých dverách).

Indikátor otvoreného batožinového priestoru

Ak sú otvorené dvere batožinového priestoru, v ľavej hornej časti obrazovky sa rozsvieti výstražný indikátor „“ (červená farba na dverách batožinového priestoru).

Indikátor sklopeného vonkajšieho spätného zrkadla

Ak je sklopené vonkajšie spätné zrkadlo, v ľavej hornej časti obrazovky sa rozsvieti výstražný indikátor „“ (červená farba na vonkajšom spätnom zrkadle).
