SVM (Monitor de Vista Envolvente) (se equipado)
Acerca do SVM (Monitor de Vista Envolvente)
- O SVM (Monitor de Vista Envolvente) é uma opção que o cliente pode escolher para adicionar ao veículo durante a compra.
- Através das quatro câmaras instaladas no veículo, pode ver para a frente, trás, esquerda e direita.
- Se colocar a mudança em R com o motor em funcionamento, o SVM (Monitor de Vista Envolvente) começa a funcionar automaticamente.
- Se mudar a mudança de R para P, o SVM (Monitor de Vista Envolvente) para de funcionar.

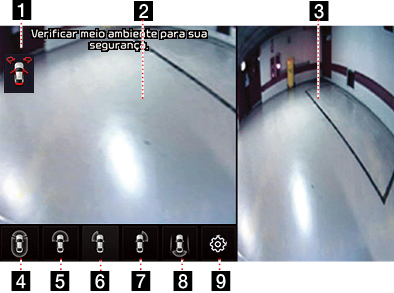

Funcionamento do SVM frontal
Ligue o motor, coloque a mudança em N ou D e prima “Mudança da câmara” para iniciar o SVM frontal.
|
|
1 Apresentação de aviso
Apresenta ícones de aviso para indicar porta do banco do condutor/banco do passageiro/mala aberta ou retrovisor lateral rebatido.
2 Ecrã da câmara frontal
Mostra a vista frontal do veículo através da câmara.
3 Ecrã da câmara lateral do SVM
Mostrar a vista de todas as direções (SVM) ou a vista esquerda/direita de acordo com a seleção do utilizador.
4
(Ver tudo)
Mostra a vista frontal e a vista de todas as direções (SVM) simultaneamente.
5
(Vista frontal)
Mostra apenas a vista frontal.
6
(Vista frontal + Vista frontal-esquerda)
Mostra a vista frontal e a vista frontal-esquerda simultaneamente.
7
(Vista frontal + Vista frontal-direita)
Mostra a vista frontal e a vista frontal-direita simultaneamente.
8
(DRV)
Mostra a vista traseira durante a condução.
9
(Definições do SVM)
Mostra as definições do SVM.
|
,Nota |
|
Se o veículo atingir cerca de 15 km/h, o SVM é desligado. Mesmo que o veículo abrande para menos de 15 km/h, o SVM não volta a ligar. |

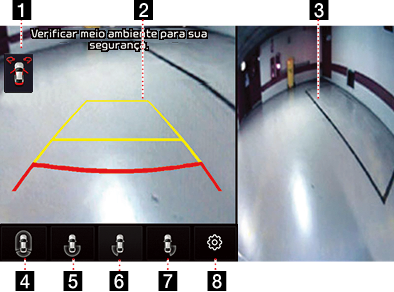

Funcionamento do SVM traseiro
Ligue o motor e coloque a mudança em R para ligar o SVM traseiro.
|
|
1 Apresentação de aviso
Apresenta ícones de aviso para indicar porta do banco do condutor/banco do passageiro/mala aberta ou retrovisor lateral rebatido.
2 Ecrã da câmara traseira
Mostra a vista traseira do veículo através da câmara.
3 Ecrã da câmara lateral do SVM
Mostrar a vista de todas as direções (SVM) ou a vista esquerda/direita de acordo com a seleção do utilizador.
4
(Ver tudo)
Mostra a vista traseira e a vista de todas as direções (SVM) simultaneamente.
5
(Vista traseira)
Mostra apenas a vista traseira.
6
(Vista traseira + Vista traseira-esquerda)
Mostra a vista traseira e a vista traseira-esquerda simultaneamente.
7
(Vista traseira + Vista traseira-direita)
Mostra a vista traseira e a vista traseira-direita simultaneamente.
8
(Definições do SVM)
Mostra as definições do SVM.
|
,Nota |
|
Uma vez que a câmara do SVM utiliza uma objetiva grande angular para garantir um ângulo amplo, existe uma diferença entre a distância aparente no ecrã e a distância real. Por segurança, certifique-se de que verifica a vista traseira, esquerda e direita por si mesmo. |

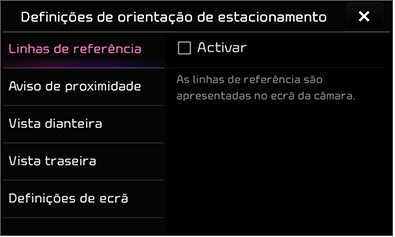

Definições do SVM
Prima [
] para aceder ao ecrã de definições.
|
|
- [Linhas de referência]: ative/desative a diretriz no ecrã da câmara traseira.
- [Aviso de proximidade]: ative/desative a apresentação do aviso quando o veículo se aproxima de um objeto na direção para a frente ou para trás.
- [Vista dianteira]: selecione o modo de apresentação principal da câmara frontal.
- [Vista traseira]: selecione o modo de apresentação principal da câmara traseira.
- [Definições de ecrã]: pode ajustar luminosidade/contraste/saturação.

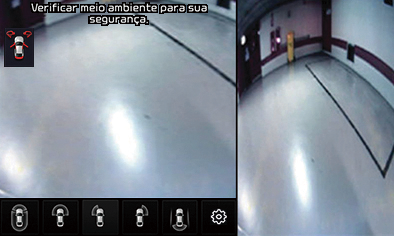

Apresentação de aviso
|
|
Indicador de porta do condutor aberta
Se a porta do condutor estiver aberta, o indicador de aviso “
” (vermelho na porta esquerda) no canto superior esquerdo do ecrã acende-se.
Indicador de porta do passageiro da frente aberta
Se a porta do passageiro da frente estiver aberta, o indicador de aviso “
” (vermelho na porta direita) no canto superior esquerdo do ecrã acende-se.
Indicador de mala aberta
Se a mala estiver aberta, o indicador de aviso “
” (vermelho na mala) no canto superior esquerdo do ecrã acende-se.
Indicador de retrovisor lateral rebatido
Se um retrovisor lateral estiver rebatido, o indicador de aviso “
” (vermelho no retrovisor lateral) no canto superior esquerdo do ecrã acende-se.
