SVM (Monitor de visión periférica)

Acerca del SVM (Surround View Monitor)

A través de 4 cámaras instaladas en el vehículo, puede ver el frente, la parte trasera y los dos lados.

Al arrancar el vehículo, si se pone el cambio de marchas en la posición R, se inicia automáticamente el SVM (Monitor de visión circundante, Surround View Monitor, por sus siglas en inglés).

Si se cambia la transmisión de la posición R a P, se detiene el funcionamiento del SVM (Surround View Monitor).

Este sistema solamente debe considerarse una prestación adicional, por lo que es responsabilidad del conductor verificar siempre el área circundante del vehículo antes y durante la marcha.

Funcionamiento del SVM delantero

Después de arrancar el vehículo, si pulsa "Camera Switch" tras poner el cambio en la posición N o D, se activará el SVM.


1 10_OTHERS_ICON_SVM_1.png Ampliar vista (Frente)

Solo se muestra la pantalla frontal del vehículo.

2 10_OTHERS_ICON_SVM_2.png Vista superior frontal (frontal + frontal izquierda + frontal derecha)

Muestra una vista superior ampliada del frente.

3 10_OTHERS_ICON_SVM_3.png Vista de esquina izquierda/derecha (Izquierda delantera + Derecha delantera)

Muestra la pantalla frontal izquierda/frontal derecha del vehículo simultáneamente.

4 10_OTHERS_ICON_SVM_BRIGHT.png

Se puede ajustar Brillo/Contraste.

5 10_OTHERS_ICON_SVM_SET.png

Mover al menú de configuración de SVM.

6 Pantalla de la cámara frontal

Se muestra la vista frontal de la cámara.

7 Vista superior

Muestra la vista superior que combina imágenes de la cámara delantera, trasera, izquierda/derecha.

,Nota

Mientras está funcionando el SVM frontal, si conduce a aproximadamente 9 mi/ h (15 km/h) o más, el SVM se apagará. Una vez se ha apagado, aunque circule a aproximadamente 9 mi / h (15 km/h) o menos, el SVM permanecerá en estado OFF.

Funcionamiento del SVM trasero

Después de arrancar el vehículo, si pone el cambio de marchas en la posición R, se iniciará el SVM trasero.

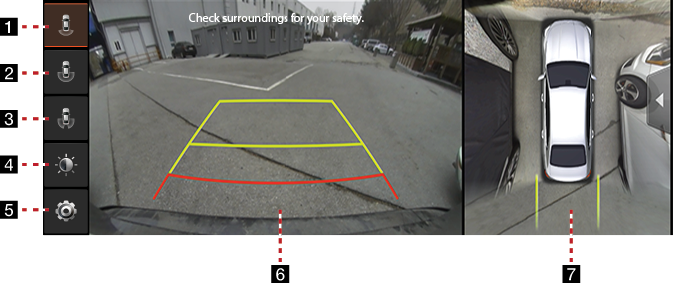

1 10_OTHERS_ICON_SVM_R_1.png Vista amplia (Trasera)

Muestra solo la pantalla trasera del vehículo.

2 10_OTHERS_ICON_SVM_R_2.png Vista superior trasera (trasera + trasera izquierda + trasera derecha)

Muestra una vista superior ampliada de la parte trasera.

3 10_OTHERS_ICON_SVM_R_3.png Vista de esquina izquierda/derecha (Izquierda delantera + Derecha delantera)

Muestra la pantalla trasera izquierda/trasera derecha del vehículo simultáneamente.

4 10_OTHERS_ICON_SVM_BRIGHT.png

Se puede ajustar Brillo/Contraste.

5 10_OTHERS_ICON_SVM_SET.png

Mover al menú de configuración de SVM.

6 Pantalla de la cámara trasera

Muestra la vista posterior a través de la cámara trasera.

7 Vista superior

Muestra la vista superior que combina imágenes de la cámara delantera, trasera, izquierda/derecha.

,Nota

La cámara SVM (Surround View Monitor) usa una lente de gran angular, por lo que puede haber una notable diferencia entre la distancia mostrada en la pantalla y la real. Por seguridad, asegúrese de verificar por usted mismo el espacio posterior, izquierdo y derecho.

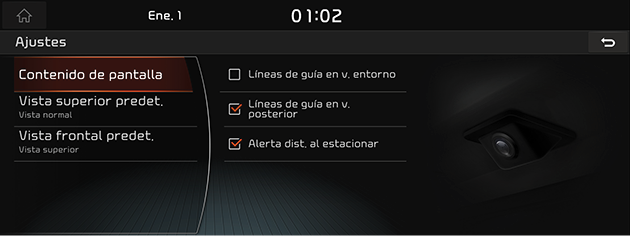

Configuración de SVM

Si presiona [10_OTHERS_ICON_SVM_SET.png], acceda a las pantallas de configuración de la cámara.

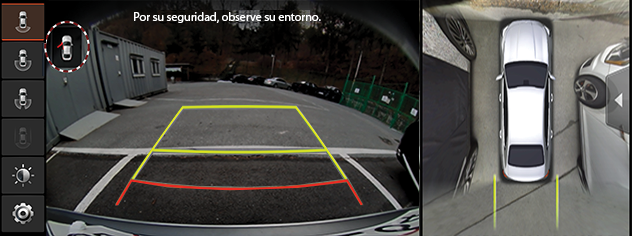

Pantalla de advertencia


Indicador de puerta del conductor abierta

Cuando la puerta del conductor está abierta, se muestra el indicador “10_OTHERS_ICON_SVM_WARN_1.png” (color rojo en puerta izquierda) en la parte superior izquierda de la pantalla.

Indicador de puerta del copiloto abierta

Cuando la puerta del acompañante está abierta, se muestra el indicador “10_OTHERS_ICON_SVM_WARN_2.png” (color rojo en puerta derecha) en la parte superior izquierda de la pantalla.

Indicador de maletero abierto

Cuando el maletero está abierto, se muestra el indicador “10_OTHERS_ICON_SVM_WARN_3.png” (color rojo en maletero) en la parte superior izquierda de la pantalla.

Indicador de espejo lateral plegado

Cuando el espejo lateral está plegado, se muestra el indicador “10_OTHERS_ICON_SVM_WARN_4.png” (espejo lateral) en la parte superior izquierda de la pantalla.
