SVM (Surround View Monitor)

SVM (Surround View Monitor)에 대하여

차량에 장착된 4개의 카메라를 통해 전방, 후방, 좌측, 우측을 볼 수 있는 장치입니다.

차량 시동 상태에서 기어 위치를 R단에 넣으면 자동으로 SVM (Surround View Monitor)가 작동합니다.

기어 위치를 R단에서 P 위치로 바꾸면 SVM (Surround View Monitor)의 작동이 멈춥니다.

이 시스템은 보조 시스템일 뿐입니다. 운전 전과 주행 중 차량 주변을 항상 확인하는 것은 운전자의 책임입니다.

전방 SVM 조작하기

시동을 켠 후 기어를 N 또는 D 위치에 놓고 “카메라 스위치”를 누르면 전방 SVM이 실행됩니다.

1 와이드 뷰 (전방)

차량의 전방 화면만을 표시합니다.

2 전방 탑 뷰 (전방 + 좌측 전방 + 우측 전방)

정면의 확대된 탑뷰를 표시합니다.

3 왼쪽 및 오른쪽 측면 뷰 (좌측 앞 + 우측 앞)

차량의 전방 좌측/전방 우측 화면을 동시에 표시합니다.

4

밝기/명암을 설정할 수 있습니다.

5

SVM 설정 메뉴로 이동합니다.

6 전방 카메라 뷰

전방 카메라 뷰가 표시됩니다.

7 탑 뷰

전방, 후방, 좌/우 카메라 이미지를 결합한 탑 뷰를 표시합니다.

,참고

전방 SVM 실행 상태에서 약 9 mi/h (15 km/h) 이상 주행 시 SVM이 해제됩니다. 이 상태에서 약 9 mi/h (15 km/h) 이하로 주행하더라도, SVM 해제 상태는 유지됩니다.

후방 SVM 조작하기

시동을 켠 후 기어를 R위치에 놓으면 후방 SVM이 실행됩니다.

1 와이드 뷰 (후방)

차량의 후방 화면만을 표시합니다.

2 후방 탑 뷰 (후방 + 좌측 후면 + 우측 후면)

후방의 확대된 탑 뷰를 표시합니다.

3 왼쪽 및 오른쪽 측면 뷰 (좌측 앞 + 우측 앞)

차량의 후방 좌측/후방 우측 화면을 동시에 표시합니다.

4

밝기/명암을 설정할 수 있습니다.

5

SVM 설정 메뉴로 이동합니다.

6 후방 카메라 화면

카메라를 통한 차량 후방 뷰를 표시합니다.

7 탑 뷰

전방, 후방, 좌/우 카메라 이미지를 결합한 탑 뷰를 표시합니다.

,참고

SVM (Surround View Monitor)의 카메라에는 와이드 뷰 확보를 위하여 광각렌즈가 장착되어있으므로, 화면에서 보이는 거리와 실제 거리 간에 다소 차이가 있습니다. 안전을 위하여 반드시 후방 및 좌, 우 시야를 직접 확인하세요.

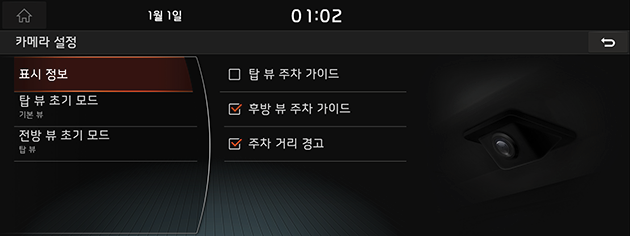

SVM 설정하기

[]을 누르면 카메라 설정 화면으로 이동합니다.

• [표시 정보]: 탑 뷰 주차 가이드, 후방 뷰 주차 가이드, 주차 거리 경고 기능을 활성화/비활성화합니다.
• [탑 뷰 초기 모드]: 탑 뷰의 초기 뷰를 설정합니다. (확대 뷰, 기본 뷰, 축소 뷰)
• [전방 뷰 초기 모드]: 전방 카메라의 초기 화면을 초기 뷰로 설정합니다. (탑 뷰, 와이드 뷰, 좌우 측방 뷰)

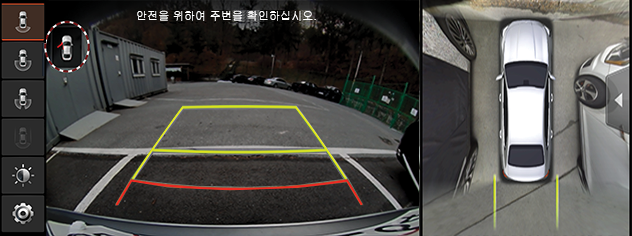

경고 표시

운전석 측 도어 열림 표시

운전석 전방 도어 열렸을 경우 화면의 좌측 상단에 “” (좌측 도어에 빨간색) 표시가 나타납니다.

조수석 도어 열림 표시

조수석 전방 도어 열렸을 경우 화면의 좌측 상단에 “” (우측 도어에 빨간색) 표시가 나타납니다.

트렁크 열림 표시

트렁크가 열렸을 경우 화면의 좌측 상단에 “” (트렁크에 빨간색) 표시가 나타납니다.

사이드 미러 접힘 표시

사이드 미러가 접혔을 경우 화면의 좌측 상단에 “” (사이드 미러) 표시가 나타납니다.
