SVM (moniteur de vue périphérique)

À propos de l'SVM (Surround View Monitor)

Par l'intermédiaire des quatre caméras installées sur le véhicule, l'AVM peut visionner l'avant, l'arrière et le côté gauche et droit.

Lors du démarrage du véhicule, si la boîte de vitesses est enclenchée sur la marche arrière (position R), le SVM (Surround View Monitor) démarrera automatiquement.

Si le levier de vitesse passe de la position R à P, alors l’SVM (Surround View Monitor) arrête de fonctionner.

Ce système est un système complémentaire uniquement. Il incombe au conducteur de vérifier l’espace autour du véhicule avant et pendant la manœuvre.

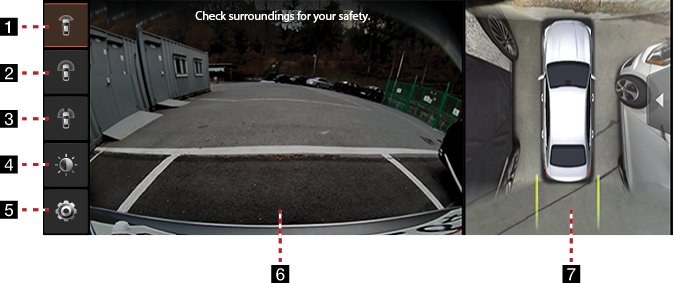

Fonctionnement du SVM avant

Après le démarrage du véhicule, si vous appuyez sur’’extinction de la caméra’’après avoir placé le levier de vitesse en position N ou D, le SVM avant commence à fonctionner.


1 10_OTHERS_ICON_SVM_1.png Vue Large (avant)

Seul l'écran avant du véhicule est affiché.

2 10_OTHERS_ICON_SVM_2.png Vue de dessus avant (avant + avant gauche + avant droite)

Affiche une vue de dessus agrandie de l'avant.

3 10_OTHERS_ICON_SVM_3.png Vue latérale gauche et droite (avant gauche + avant droit)

Il affiche simultanément l'écran avant gauche/avant droit du véhicule.

4 10_OTHERS_ICON_SVM_BRIGHT.png

Vous pouvez ajuster la luminosité/le contraste.

5 10_OTHERS_ICON_SVM_SET.png

Passez au menu Paramètres SVM.

6 Vue avant de la caméra

La vue de la caméra avant est affichée.

7 Vue du dessus

Affiche la vue de dessus qui combine les images de caméra avant, arrière, gauche/droite.

,Remarques

Si vous roulez à une vitesse de 9 mi/h (15 km/h) ou plus alors que le SVM avant fonctionne, celui-ci s’éteint. À ce stade, le SVM restera éteint même si vous roulez à une vitesse de 9 mi/h (15 km/h) ou moins.

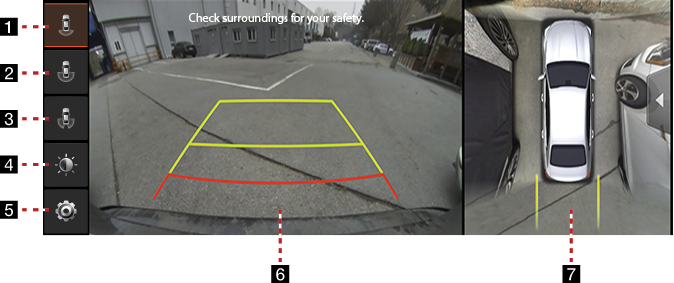

Fonctionnement du SVM arrière

Après avoir démarré le véhicule, le SVM démarrera lorsque vous enclencherez la marche arrière (position R).


1 10_OTHERS_ICON_SVM_R_1.png Vue large (arrière)

Affiche uniquement l'écran arrière du véhicule.

2 10_OTHERS_ICON_SVM_R_2.png Vue de dessus arrière (Arrière + Arrière gauche + Arrière droite)

Affiche une vue de dessus agrandie de l'arrière.

3 10_OTHERS_ICON_SVM_R_3.png Vue latérale gauche et droite (avant gauche + avant droit)

Affiche simultanément l'écran arrière gauche/arrière droit du véhicule.

4 10_OTHERS_ICON_SVM_BRIGHT.png

Vous pouvez ajuster la luminosité/le contraste.

5 10_OTHERS_ICON_SVM_SET.png

Passez au menu Paramètres SVM.

6 Écran de la caméra arrière

Affiche la vue arrière à travers la caméra arrière.

7 Vue du dessus

Affiche la vue de dessus qui combine les images de caméra avant, arrière, gauche/droite.

,Remarques

La caméra SVM (Surround View Monitor) utilise un objectif grand angle. Par conséquent, il peut y avoir une différence entre la distance que vous voyez à l’écran et la distance réelle. Pour votre sécurité, vérifiez vous-même les distances à l’arrière et sur les côtés.

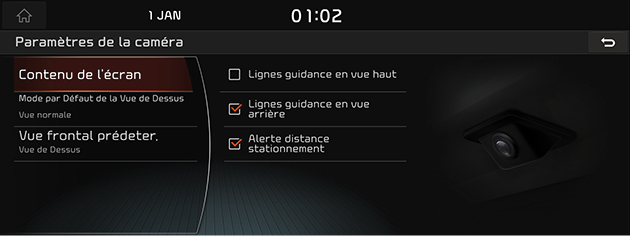

Paramétrage de l'SVM

Si vous appuyez sur le [10_OTHERS_ICON_SVM_SET.png], accédez aux écrans de réglage de l'appareil photo.

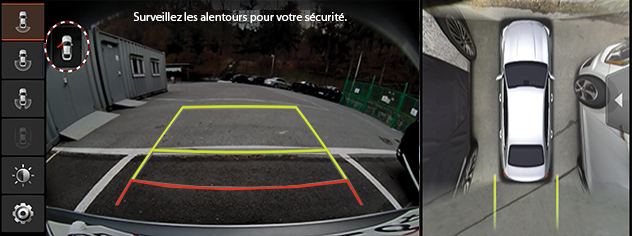

Affichage d'avertissement


Voyant indiquant que la portière du conducteur est ouverte

Lorsque la portière du conducteur est ouverte, le voyant “10_OTHERS_ICON_SVM_WARN_1.png” (couleur rouge sur la portière gauche) s’affiche sur la partie supérieure gauche de l’écran.

Voyant de portière du passager avant ouverte

Lorsque la portière du passager avant est ouverte, le voyant “10_OTHERS_ICON_SVM_WARN_2.png” (couleur rouge sur la portière gauche) s’affiche sur la partie supérieure gauche de l’écran.

Voyant indiquant que le coffre est ouvert

Lorsque le coffre est ouvert,le voyant “10_OTHERS_ICON_SVM_WARN_3.png”(couleur rouge sur le coffre), s'affiche en haut à gauche de l'écran.

Voyant indiquant que le rétroviseur est replié

Lorsque le rétroviseur est replié, le voyant “10_OTHERS_ICON_SVM_WARN_4.png” (rétroviseur), s'affiche en haut à gauche de l'écran.
